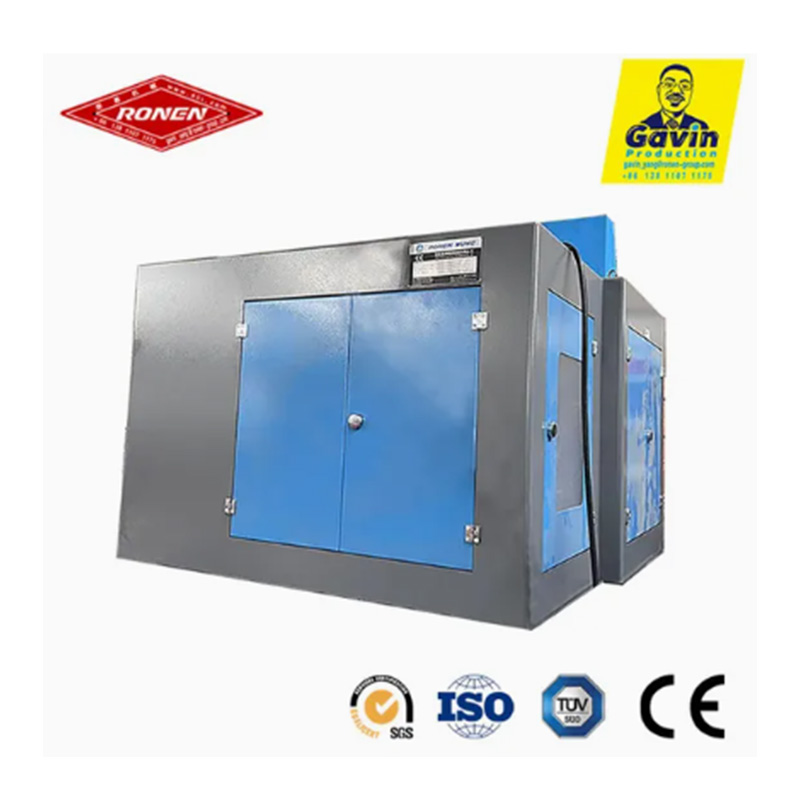

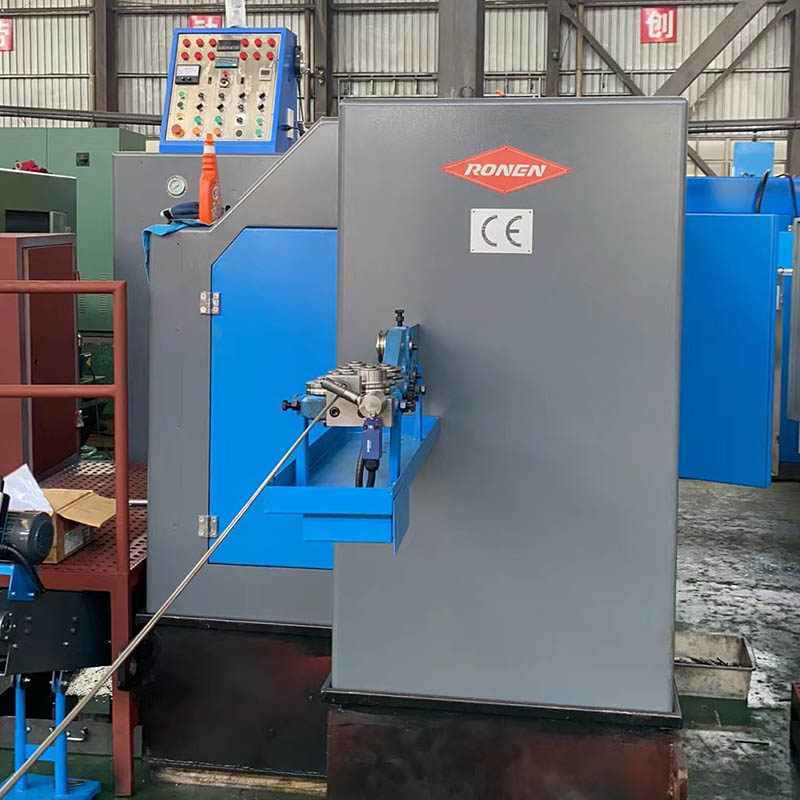

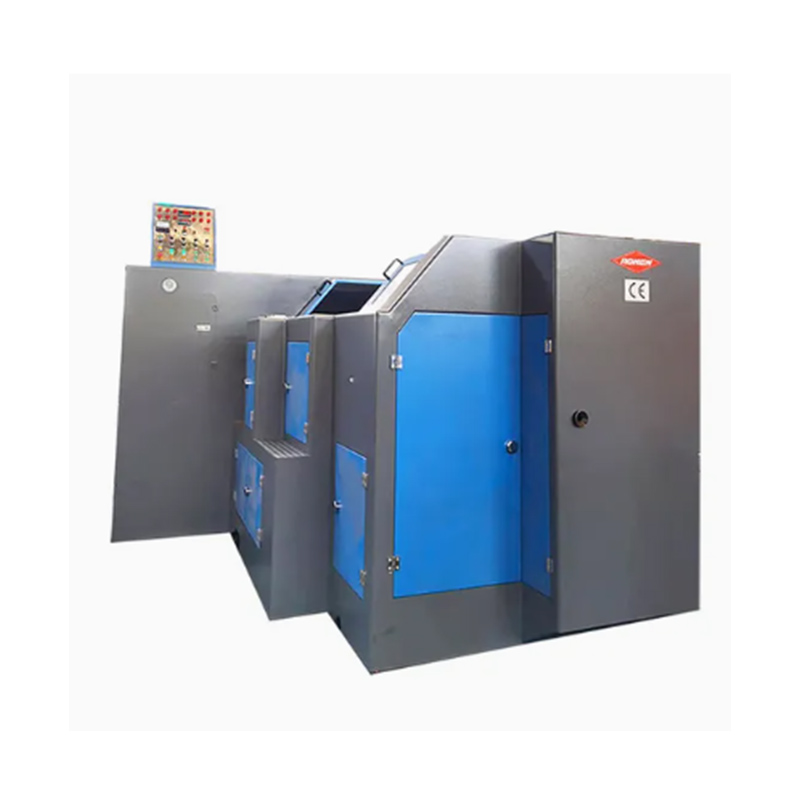

Ronen®3 Die 3 Station Bolt Former оформя заготовката на болта в три стъпки: първата матрица опъва жицата, втората матрица оформя главата, а третата матрица подрязва излишните части. След като размерите на формата са зададени, машината ще работи автоматично, което е ключово предимство, което помага на производителите да повишат ефективността на производството и да осигурят постоянно качество на болтовете.
Формователят за болтове с 3 матрици и 3 станции използва три комплекта форми и три последователни работни станции за студено екструдиране на металната тел в заготовки за болтове. Скоростта е умерена, подходяща за фабрики със средни поръчки и такива, които имат специфични изисквания към качеството.
Болтоформовачът с 3 матрици и 3 станции е машина за студено зареждане, която формира главите на болтовете чрез три различни процеса. Нарязаните телени заготовки се транспортират последователно през три различни форми. На всяка станция специфичен удар засяга бланката, като постепенно я насочва и оформя. Тристепенният процес може да произведе глави на болтове с пълна структура и добра форма.
В първата станция на 3 матрицата 3 Station Bolt Former изрязаните заготовки се притискат от поансона. Това първоначално пресоване инициира процеса на разгъване, събирайки метала в единия край на заготовката. Той образува основна кръгла сглобяема форма, подготвяща за по-прецизно оформяне в следващите станции. Този етап е от решаващо значение за нормалното протичане на метала.
Третата и последна станция на Bolt Former е мястото, където фината обработка на щанцата принуждава метала да запълни напълно прецизната кухина на формата. Това ще доведе до завършена глава с болтове с пълни размери и различни характеристики, като пълната форма на шестоъгълна глава или шайба.
| Модел | единица | РНБФ-63С | РНБФ-83С | RNBF-83SL | РНБФ-103С | РНБФ-103Л | РНБФ-133С | RNBF-133SL | РНБФ-133Л |
| Станция за коване | НЕ | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Сила на коване | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Максимален диаметър на прекъсване | мм | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Максимална дължина на рязане | мм | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Outpun процент | бр./мин | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Удар | мм | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Удар | мм | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Главен ход на буталото | мм | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Основна мощност на двигателя | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Общи затъмнения на изрязана матрица | мм | Ø30х45л |
Ø35х50л |
Ø35х50л |
Ø45х59л |
Ø45х59л |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Общи затъмнения на перфоратора | мм | Ø40х90л |
Ø45х90л |
Ø45х125л |
Ø53х115л |
Ø53х115л |
Ø60х130л |
Ø60х130л |
Ø60х229л |
| Общи затъмнения на основната матрица | мм | Ø50х85л |
Ø60х85л |
Ø60х130л |
Ø75х135л |
Ø75х185л |
Ø86x135L |
Ø86х190л |
Ø86x305L |
| Стъпка на матрицата | мм | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Прибл.тегло | Тон | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Приложим диаметър на болта | мм | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Дължина на стеблото на заготовката | мм | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Като цяло затъмнява | мм | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Характеристиката на 3 Die 3 Station Bolt Former е, че формите са независими и процесът на отстраняване на грешки е лесен. Трите комплекта форми се монтират отделно. Ако някой от тях се износи, просто сменете този. Налягането на всяка работна станция може да се регулира индивидуално. Корпусът на машината не е тежък и подът на обикновена работилница не е необходимо да се прави основа.
