Моля, бъдете сигурни, че ще закупите резбонавиваща машина с палец от Ronen® и ние ще ви предложим най-доброто следпродажбено обслужване и навременна доставка.
Машината за валцоване на резба с винтова резба се използва за резба, права линия и натиск на кепър в студено състояние под диапазона на налягане на валцоване. Търкаляне на прави зъби, спираловидни зъби и наклонени шлицови зъбни колела. Намаляване на изправянето, валцуване и формоване на натиск при валцоване.
Предимства на машината за валцоване на резба с палец:
1. Фиксирано подвижно двойно предназначение.
2. Infeed скейтборд приема хидравлична трансмисия и позиционирането е точно.
3.Подходящ за обработка на малка стъпка, дължина на детайла.
4. Използването на дизайн на квадратна релса, релси след топлинна обработка след смилане, механична плъзгаща гладка сила за укрепване.
5. Скоростна кутия със спираловидни зъбни колела, топлинна обработка на зъбните колела след смилане за намаляване на шума.
2. Параметър на продукта (спецификация)
Двуосна хидравлична резбонавиваща машина с палец:
|
Модел |
М4-М20 |
М2-М12 |
|
Метод на валцуване |
Единична или непрекъсната част от навиване на резба |
Единична или непрекъсната част от навиване на резба |
|
Диапазон на диаметъра на валцувания детайл |
ø3,2-ø19,2 мм |
ø1,65-ø11,2 мм |
|
Диапазон на стъпката на резбата |
0,4-2,5P |
0,4-1,5P |
|
Максималната дължина на нишката |
Фиксирано или чрез захранване |
Фиксирано или чрез захранване |
|
Скорост на въртене |
30 об/мин |
40 об/мин |
|
Външен диаметър на ролката |
ø95-ø120мм |
ø98 мм |
|
Вътрешен диаметър на ролката (горичка) |
ø50,5 мм (8×4) |
ø50,5 мм (8×4) |
|
Дебелина на ролката |
60 мм |
50 мм |
|
Капацитет |
80бр/мин |
80-220бр/мин |
|
Мотор на хоста |
3HP |
3HP 8N 2.2KW |
|
Хидравличен двигател |
2HP(1.5KW) |
2HP(1.5KW) |
|
Тегло |
680 КГ |
3600КГ |
|
Механичен обем |
1100*1000*1200мм |
1000*1450*750мм |
Машина за навиване на резби с три оси тип гърбица:
|
Модел |
М12-М35 |
М20-М60 |
|
Метод на валцуване |
Единично парче навиване на резба |
Единично парче навиване на резба |
|
Диапазон на диаметъра на валцувания детайл |
ø11,2--ø34,2 мм |
ø19,2-ø59,2 мм |
|
Диапазон на стъпката на резбата |
0,5-2,5P |
0,8-3,5P |
|
Максималната дължина на нишката |
26 мм |
26 мм |
|
Скорост на въртене |
480р/мин |
300р/мин |
|
Валяк външен диаметър |
ø45-ø75мм |
ø52-ø115мм |
|
Вътрешен диаметър на ролката (горичка) |
ø35mm (10×5) |
ø40mm (12×6) |
|
Дебелина на ролката |
30 мм |
30 мм |
|
Капацитет |
28бр/мин |
20бр/мин |
|
Мотор на хоста |
1.5Kw |
3Kw |
|
Хидравличен двигател |
380v |
380v |
|
Тегло |
220 кг |
280 кг |
|
Механичен обем |
1000*850*1250мм |
1100*950*1250мм30мм |
Машина за навиване на резба с три оси с винтова палец:
|
Модел |
Макс. Нишка Диаметър (mm) |
Макс. Нишка Дължина (mm) |
Движещи се матрици Стационарна дължина (mm) (L*TH.*W) |
Мотор (Kw) |
Капацитет (бр/мин) |
Сила на звука (Д*Ш*В) (м) |
Тегло (Килограма) |
|
|
М6-70 |
8 |
70 |
125*25*70 |
110*25*70 |
4 |
80-100 |
1,60*1,60*1,35 |
1300 |
|
М8-80 |
10 |
80 |
170*30*80 |
150*30*130 |
5.5 |
80-100 |
1,74*1,36*1,20 |
1500 |
|
М10-130 |
12 |
130 |
170*30*130 |
150*30*130 |
7.5 |
70-90 |
2,00*1,48*1,25 |
2000 |
|
М12-160 |
14 |
160 |
210*40*160 |
190*40*200 |
11 |
40-50 |
2,45*1,80*1,45 |
2800 |
|
М14-200 |
16 |
200 |
210*40*200 |
190*40*200 |
15 |
30-40 |
2,50*1,65*1,50 |
3500 |
|
М16-200 |
18 |
200 |
210*45*200 |
190*45*200 |
15 |
30-40 |
2,75*2,10*1,65 |
4000 |

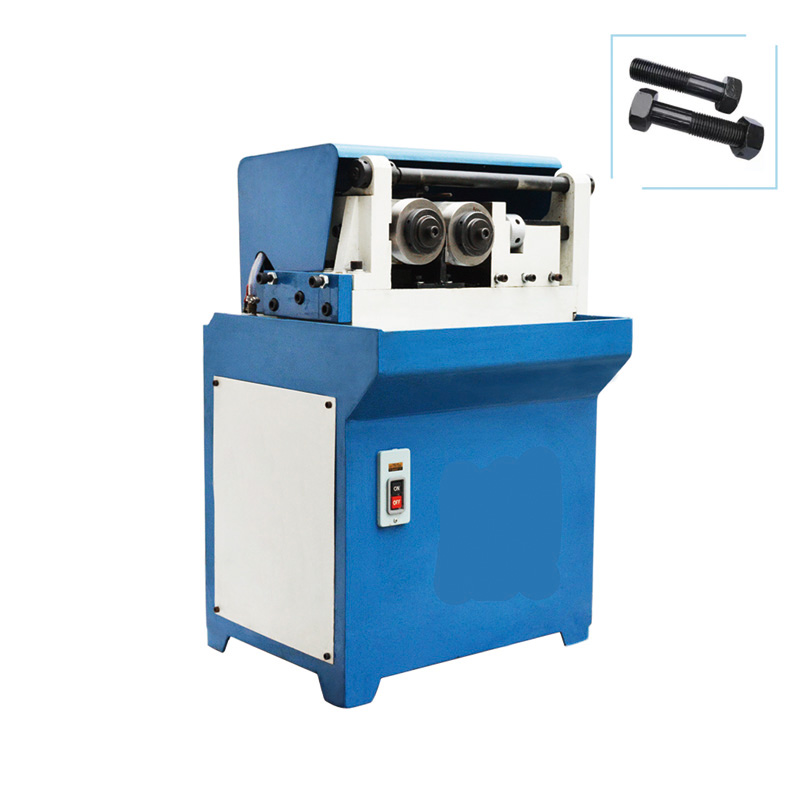

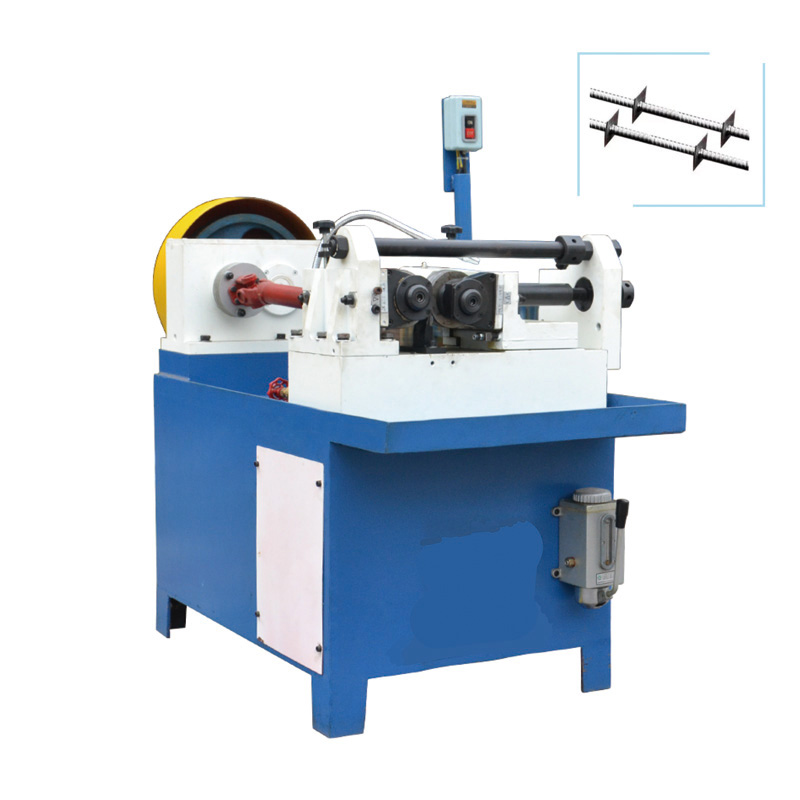

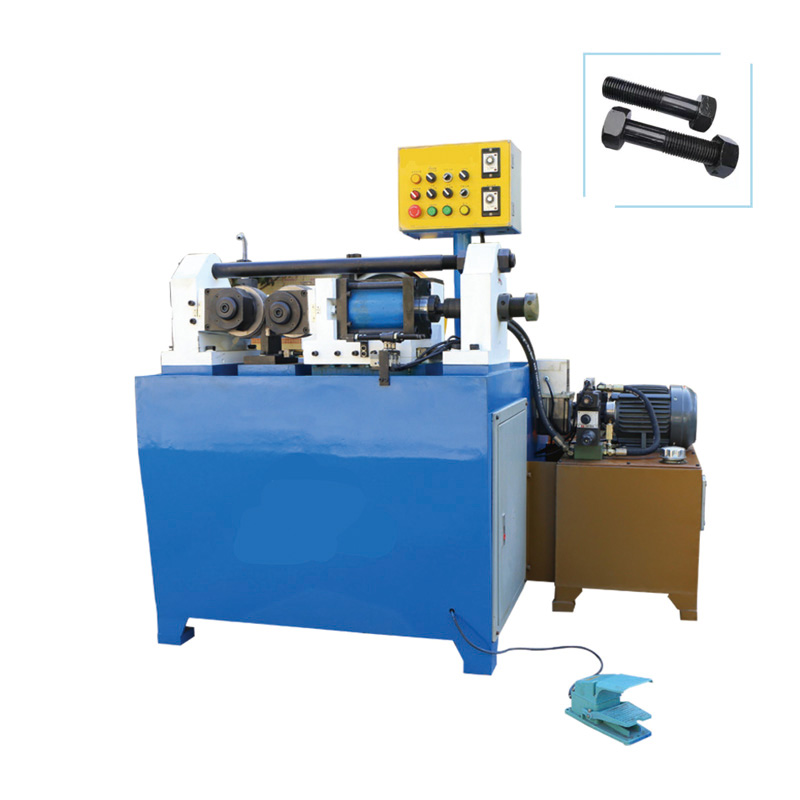

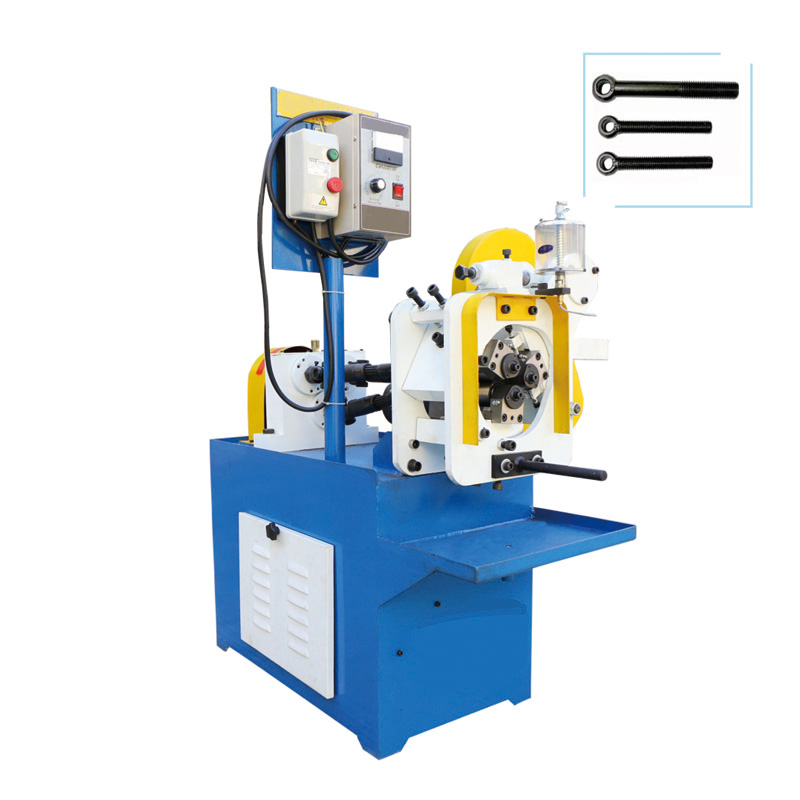

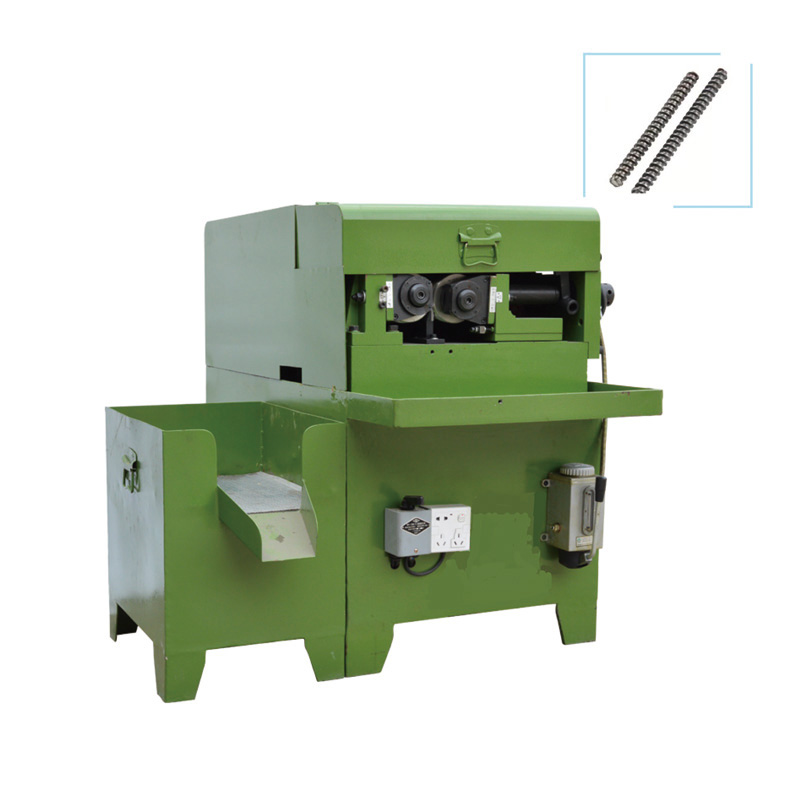

Машинен дисплей
Машина за валцоване на резба с палец:
Завършени продукти:
Видео за показване на продукта
Видеоклип на машина за навиване на резба с палец.
Свързани продукти
Като професионален производител за производство на машини за студено коване (крепежни елементи) в Китай. RONEN MACHINERY предоставя машина за валцоване на резби с палец, също така осигурява машина за студено коване на винтове, машина за изработване на винтове, машина за формоване на гайки, машина за сортиране на сито, машина за нарязване на гайки, машина за изработване на болтове и др.
Сертификати
Сертификати за машина за навиване на резби с палец.
ЧЗВ
В: Вашата фабрика има ли клиенти в други страни?
О: Изнасяхме в Европа, Азия, Африка, Северна Америка, Южна Америка, Океания.
В: Имате ли CE сертификат?
О: Да, имаме CE сертификат.
В: Можете ли да предоставите видео и мостри за пускане в експлоатация?
О: Разбира се. Ние ще актуализираме информацията (снимки, видеоклипове и т.н.) с вас по време и след пускането в експлоатация и ще изпратим мостри. Пратката ще бъде организирана само след като потвърдите, че е правилна.
Въпрос: Предоставяте ли някакво обучение, за да гарантирате, че нашите потребители могат да работят добре с машината?
О: Ще предоставим подробно видео и инструкции за машината. Можем също да предоставим услуги за обучение. Машината е лесна за работа (Преди да организираме доставката, трябва да завършим пускането в експлоатация, така че да можете да използвате машината, когато получите.), а RONEN MACHINERY също ще предостави видео с ръководство и услугата за използване на машината онлайн. Между другото, ние приемаме да дойдете в нашата фабрика или ние да отидем във вашите фабрики, за да пуснем машината в експлоатация.
В: Предоставяте ли видео изходяща проверка?
О: Да, ние предоставяме видеото на изходящата проверка..
