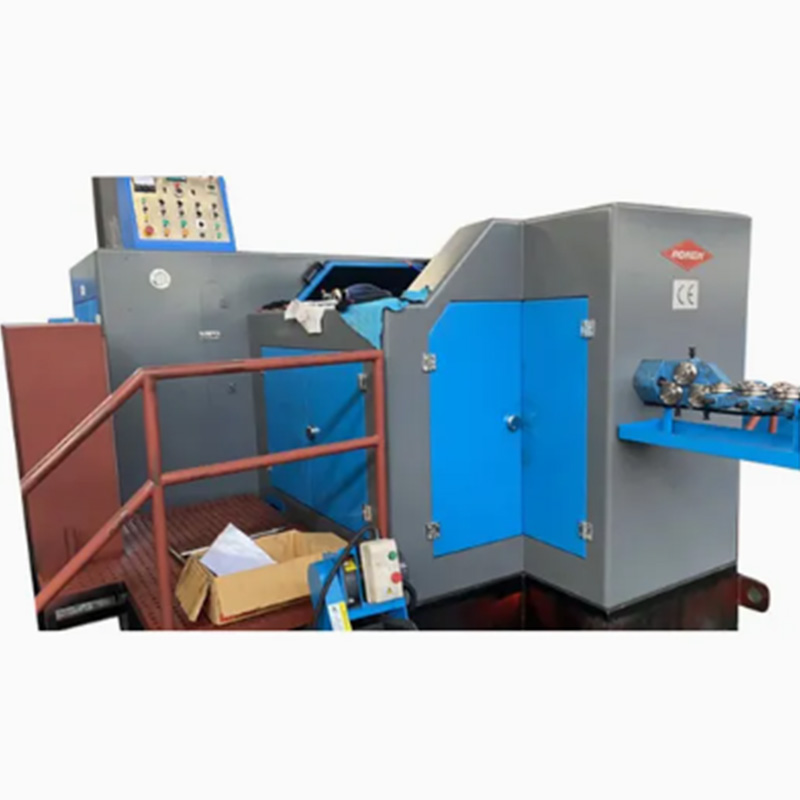

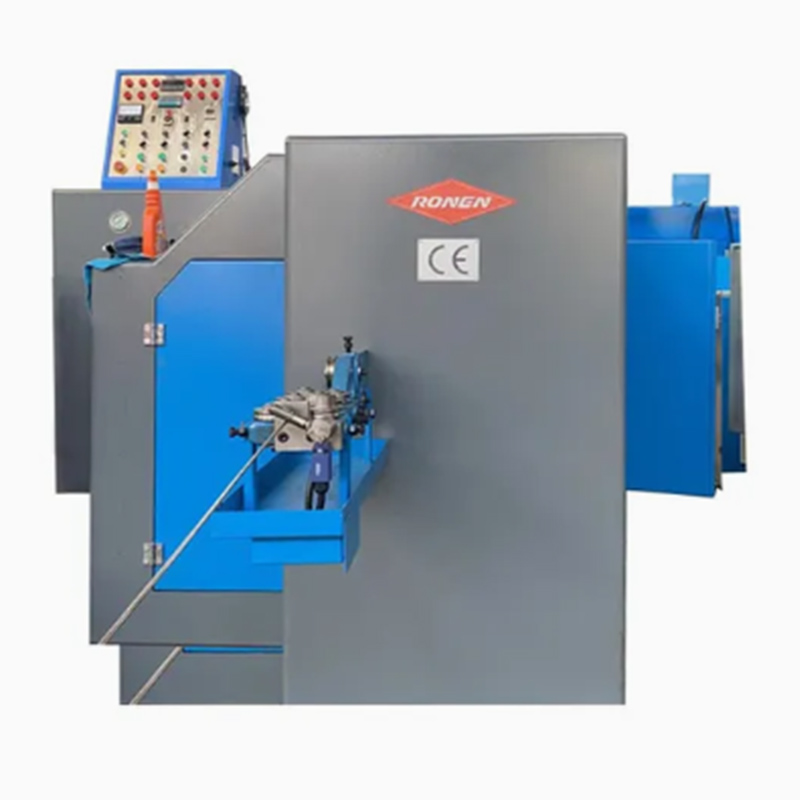

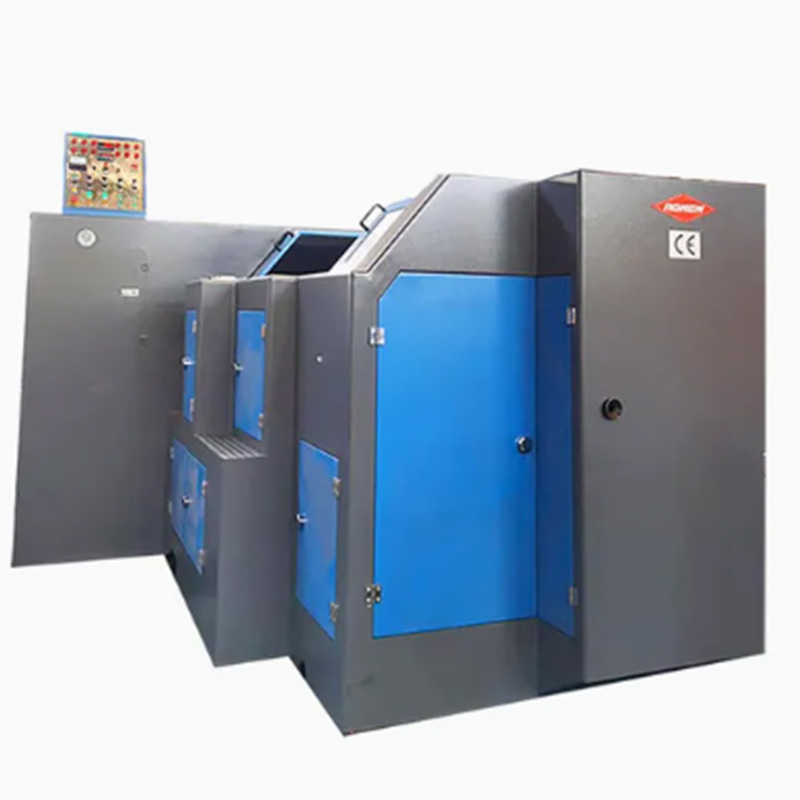

Машина за формиране на болтове с 5 станции за студено коване

Ronen® – ключов доставчик – 5-позиционна машина за формоване на болтове за студено коване формира заготовки за болтове чрез пет стъпки на студена обработка: рязане на тел, обвиване, формоване на главата, подрязване и шлайфане на вал. Просто поставете телта в захранващата машина, настройте я и тя работи автоматично.

Изпратете запитване

Описание на продукта

Машината за формоване на болтове с 5 станции за студено коване трансформира метална тел в заготовки за болтове чрез пет последователни станции за студено екструдиране. Това, което беше произведено, беше заготовка на болт с прикрепени цялата глава и стебло. След това това може да се използва за последващи операции с нишки.

Подробности за продукта

Петте станции на Bolt Former Machine имат ясно дефинирани задачи: Станция 1 отрязва телта и пресова малки издатини (първоначалната форма на главата); Станция 2 напряга предварително главата, за да направи формата по-ясна; Станция 3 обработва прътовата част (като изтласкване на редукция или стъпала); Станция 4 фино притиска детайлите на главата; Станция 5 финализира оформянето на частта на пръта и главата. Целият процес не изисква нагряване; извършва се директно в студено състояние.

Машината може да оформя металната тел без необходимост от нагряване. Автоматизираното оборудване първо изважда металната жица, нарязва я на определени дължини според нуждите и след това я транспортира последователно до пет различни станции за обработка. Всяка станция извършва специфични операции, като оформяне на главата или вмъкване на частта на пръта, като в крайна сметка оформя болта.

Фокусът на поддръжката на машината за формоване на болтове с 5 станции за студено коване е в транспортиращия механизъм и формите. Механизмът за преместване на заготовките на болтовете между станциите трябва да се поддържа прецизен и състоянието на износване на формите за коване трябва да се проверява, за да се гарантира, че болтовете отговарят на спецификациите.

Характеристики на продукта

Характеристиката на 5-позиционната машина за формоване на болтове за студено коване е, че тя има изчерпателни функции на станцията и е много адаптивна към различни материали. Позиция 1-2 е за главата на тръбата, а позиция 3-5 е за тялото на тръбата. Може да работи с болтове, вариращи от обикновени кръгли глави до такива със стъпала. Налягането, приложено към всяка работна станция, може да се регулира независимо и няма да доведе до напукване на жицата.

Параметри на продукта

Модел	единица	RNBP-65S	RNBP-85S	RNBP-105S	RNBP-135L	RNBP-135L	RNBP-135LL	RNBP-165S
Станция за коване	НЕ	5	5	5	5	5	5	5
Сила на коване	Kgf	45.000	80.000	90.000	90.000	130.000	135.000	220.000
Максимален диаметър на прекъсване	мм	Ø8	Ø10	Ø15	Ø15	Ø16	Ø16	Ø23
Максимална дължина на рязане	мм	105	115	135	185	195	265	190
Изходна скорост	бр./мин	100-160	90-145	85-130	70-120	60-100	40-70	55-95
Р.К.О. Инсулт	мм	45	25	35	40	45	60	45
К.О. Инсулт	мм	90	92	118	160	175	225	178
Главен ход на буталото	мм	136	160	190	262	270	380	274
Основна мощност на двигателя	Kw	15	22	30	30	37	45	55
Като цяло затъмнява. на отсечената матрица	мм	Ø30х45л	Ø50х50л	Ø45х59л	Ø45х59л	Ø63x69L	Ø58x69L	Ø75х100л
Като цяло затъмнява. на перфоратор	мм	Ø40х90л	Ø45х125л	Ø53х115л	Ø53х115л	Ø60х30л	Ø60х229л	Ø75х185л
Като цяло затъмнява. на основната матрица	мм	Ø50х110л	Ø60х130л	Ø75х135л	Ø75х185K	Ø86х190л	Ø86x305L	Ø108х200л
Стъпка на матрицата	мм	60	80	90	94	110	110	129
Прибл. тегло	Тон	10	17	20	24	31	38	52
Приложим диаметър на болта	мм	3-6	5-8	6-10	6-10	8-12.7	8-12.7	10-16
Дължина на стеблото на заготовката	мм	10-80	15-90	15-110	20-152	20-160	40-220	20-160
Като цяло затъмнява	мм	550033002400	650035002500	740037002800	900038002900	1000040002900	1180041003200	1260051002800
