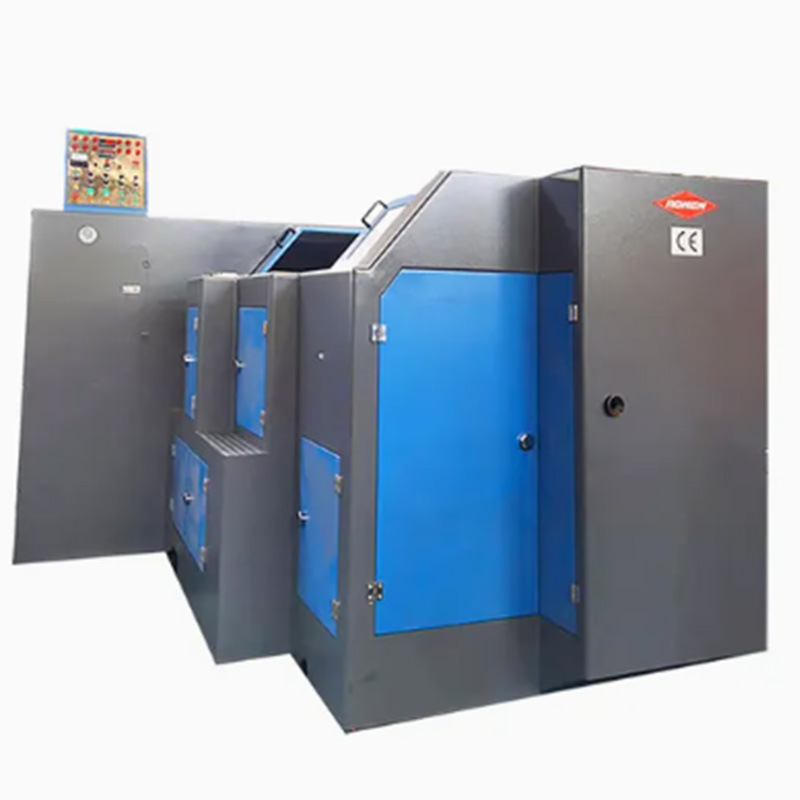

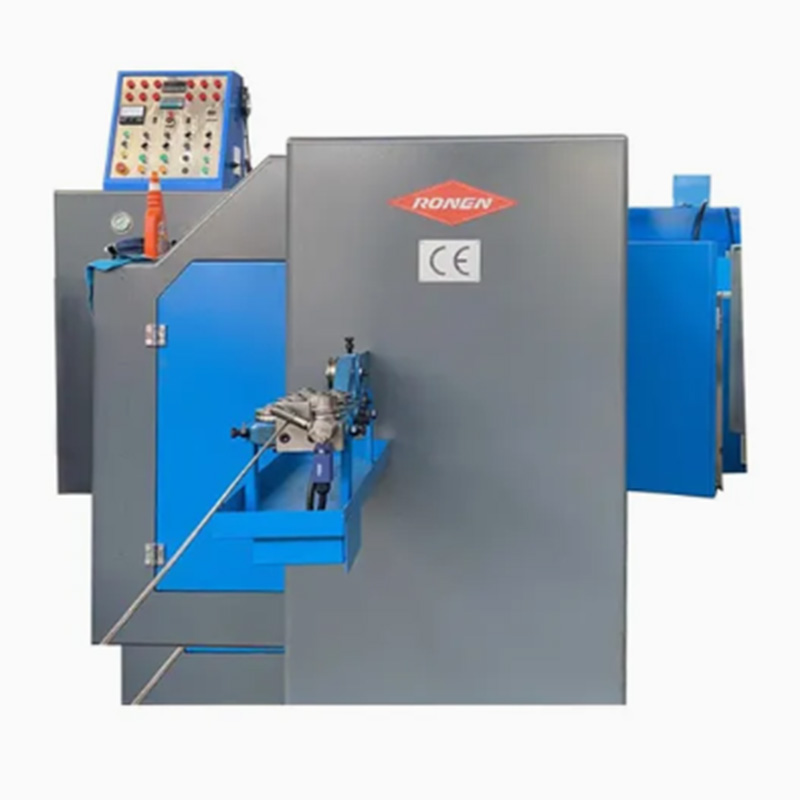

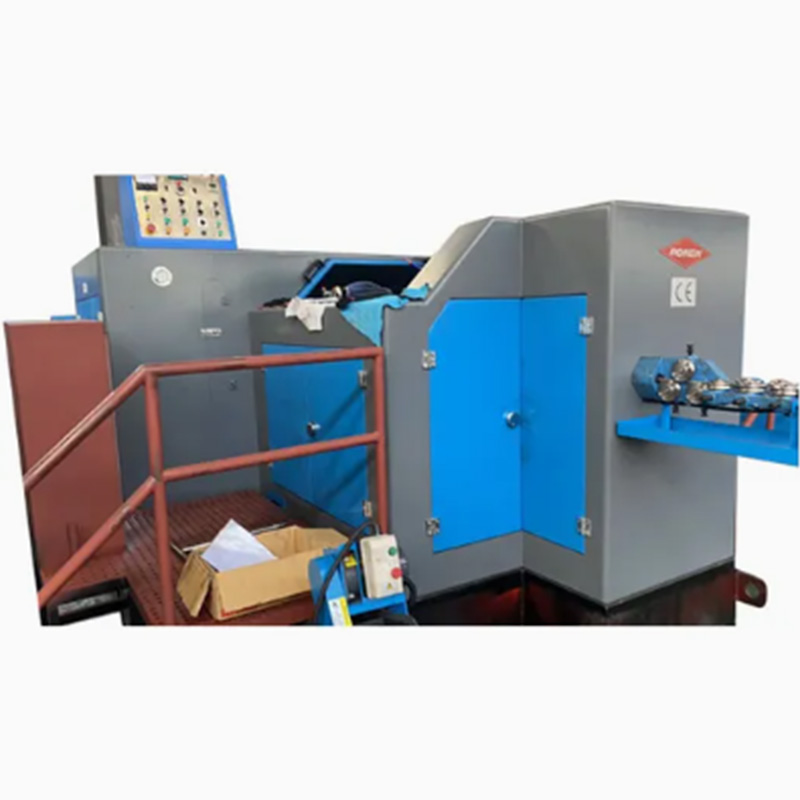

4 матрици 4 станции Bolt Former

Доставчикът Ronen® осигурява 4-дие 4-станционен болтформатор, който оформя заготовката на болта в четири стъпки: първата стъпка е да изрежете жицата, втората стъпка е да разтегнете заготовката, третата стъпка е да оформите главата на болта и четвъртата стъпка е да отрежете излишните части. Няма нужда да премествате суровините.

Изпратете запитване

Описание на продукта

Болтоформаторът с 4 матрици и 4 станции използва четири отделни станции и съответните форми за студено щанцоване на металната тел в заготовки за болтове. Той произвежда болтове чрез избутване на метал през четири етапа на формоване. Металната тел влиза от единия край, реже се и след това минава през всяко работно място.

Подробности за продукта

Поставете ролка тел във формата за болтове и процесът на формоване може да започне. Машината автоматично отрязва част от телта и я подава в четирите станции. При всяко спиране инструмент притиска метала, променя формата му и трансформира простата жица в сложен болт.

Болтоформаторът с 4 матрици и 4 станции използва процес на студено коване, което позволява металът да бъде оформен без необходимост от нагряване. Тъй като вътрешната структура на метала се компресира и преформатира, това води до по-здрав краен продукт. Така произведените крепежни елементи са изключително здрави и издръжливи.

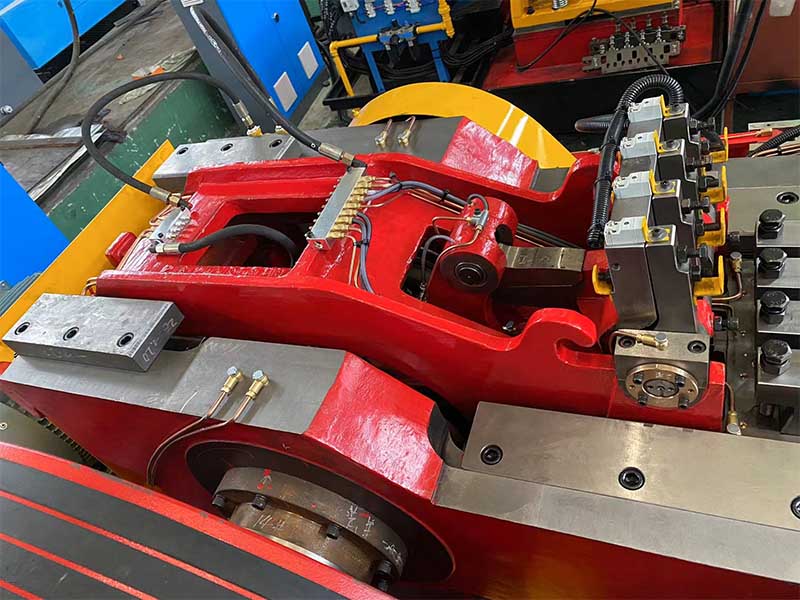

Един от ключовите компоненти на болтоформача е трансферният пръст. Този компонент взема незавършените болтове и прецизно ги премества от една станция на друга. Ако този механизъм не е подравнен правилно, болтовете няма да бъдат оформени правилно. Процесът му протича прогресивно. Първата станция може да започне да формира главата, следващата станция завършва формирането на главата, друга станция обработва върха, а последната станция започва да обработва нишките.

Параметри на продукта

Модел	единица	RNBP-65S	RNBP-85S	RNBP-105S	RNBP-135L	RNBP-135L	RNBP-135LL	RNBP-165S
Станция за коване	НЕ	5	5	5	5	5	5	5
Сила на коване	Kgf	45.000	80.000	90.000	90.000	130.000	135.000	220.000
Максимален диаметър на прекъсване	мм	Ø8	Ø10	Ø15	Ø15	Ø16	Ø16	Ø23
Максимална дължина на рязане	мм	105	115	135	185	190	265	190
Изходна скорост	бр./мин	100-160	90-145	85-130	70-120	60-100	40-70	55-95
P.K.O. Инсулт	мм	45	25	35	40	45	60	45
К.О. Инсулт	мм	90	92	118	160	175	225	178
Главен ход на буталото	мм	136	160	190	262	270	380	274
Основна мощност на двигателя	Kw	15	22	30	30	37	45	55
Като цяло затъмнява. на отсечената матрица	мм	Ø30х45л	Ø50х50л	Ø45х59л	Ø45х59л	Ø63x69L	Ø58x69L	Ø75х100л
Като цяло затъмнява. на перфоратор	мм	Ø40х90л	Ø45х125л	Ø53х115л	Ø53х115л	Ø60х130л	Ø60х229л	Ø75х185л
Като цяло затъмнява. на основната матрица	мм	Ø50х110л	Ø60х130л	Ø75х135л	Ø75х185л	Ø86х190л	Ø86x305L	Ø108х200л
Стъпка на матрицата	мм	60	80	90	94	110	110	129
Прибл. тегло	Тон	10	17	20	24	31	38	52
Приложим диаметър на болта	мм	3-6	5-8	6-10	6-10	8-12.7	8-12.7	10-16
Дължина на стеблото на заготовката	мм	10-80	15-90	15-110	20-152	20-160	40-220	20-160
Като цяло затъмнява	мм	550033002400	650035002500	740037002800	900038002900	1000040002900	1180041003200	1260051002800

Характеристики на продукта

Характеристиката на 4 матрицата 4 станции Bolt Former е, че работните станции са добре координирани и смяната на формата е бърза. Движенията на четирите работни станции са прецизно координирани чрез механична връзка. След като предишната работна станция завърши обработката, детайлът автоматично се премества към следващата без разместване или блокиране.
